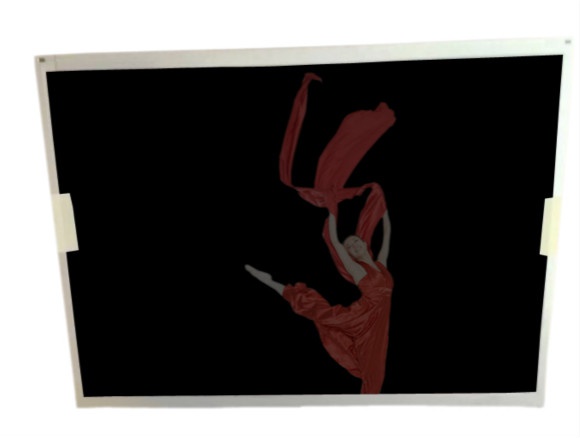

友达液晶模组G156XTN01.0 应用详情

制造商

友达

型号

G156XTN01.0

类型

液晶模组，a-Si TFT-LCD

应用产品

工业

对角尺寸

15.6"

存储温度

-30 ~ 85 °C

工作温度

-30 ~ 85 °C

RoHS

RoHS Compliance

抗振性能

1.5G (14.7 m/s²)

友达液晶模组G156XTN01.0 结构详情

解析度

1366(RGB)×768 , WXGA

点间距(mm)

0.084×0.252 (H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.252×0.252 (H×V)

显示区域(mm)

344.232(H) × 193.536(V)

开口区域(mm)

350.4(H) × 196.94(V)

外观尺寸(mm)

363.8(H) × 215.9(V)

外观厚度(mm)

9.1±0.5

物理形状

平面矩形

宽高比

16:9 (H:V)

风景肖像

风景模式

重量

860g (Typ.)

表面处理

雾面，Hard coating (3H)，反射率 4.3% (Typ.)

友达液晶模组G156XTN01.0 光学详情

显示亮度

400 cd/m² (Typ.)

对比度

800:1 (Typ.) (透射)

可视角度

85/85/50/80 (Typ.)(CR≥10)

显示模式

TN，常白显示，透射式

最佳视角

6 o'clock

响应时间(ms)

10 (Typ.)(Tr+Td)

白色坐标

X:0.313; Y:0.329

支持颜色

16.7M (6-bit + Hi-FRC)

色温

6485K

亮度均匀性

1.33/1.43 (Typ./Max.)(5 points)

NTSC比值

63%

sRGB覆盖率

82%

Adobe RGB覆盖率

65%

DCI-P3覆盖率

65%

Rec.2020覆盖率

47%

友达液晶模组G156XTN01.0 电子详情

帧频率

60Hz

翻转扫描

No

功率总耗

5.43W (Typ.)

友达液晶模组G156XTN01.0 信号详情

电压供应

3.3V (Typ.)

电流供应

0.20/0.24A (Typ./Max.)

功耗

0.66/0.79W (Typ./Max.)

信号类型

LVDS (1 ch, 8-bit)

类型

端子

友达液晶模组G156XTN01.0 光源详情

光源类型

WLED

位置

侧入式光源

灯管寿命

50K(Min.) (Hours)

类型

端子

背光驱动

含LED驱动器

电压供应

12.0±1.2V

电流供应

0.40/0.48A (Typ./Max.)

功耗

4.77/5.72W (Typ./Max.)
