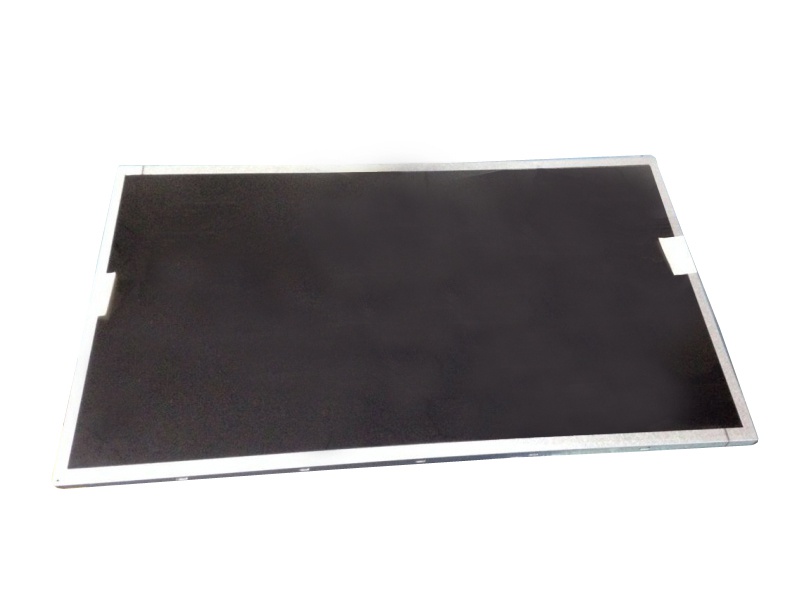

G150XTN06.3|友达15寸工业液晶屏

友达液晶模组G150XTN06.3 应用详情

型号

G150XTN06.3

类型

a-Si TFT-LCD , 液晶模组

对角尺寸

15.0"

存储温度

-30 ~ 70 °C

工作温度

-30 ~ 70 °

友达液晶模组G150XTN06.3 结构详情

分辨率

1024(RGB)×768 , XGA

点间距(mm)

0.099×0.297 (H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.297×0.297 (H×V)

显示区域(mm)

304.128(H) × 228.096(V)

开口区域(mm)

307.4(H) × 231.3(V)

外观尺寸(mm)

326.5(H) × 253.5(V)

外观厚度(mm)

13.0 (Max.)

物理形状

平面矩形

宽高比

4:3 (H:V)

重量

1.32Kgs (Typ.)

友达液晶模组G150XTN06.3 光学详情

显示亮度

1600 cd/m² (Typ.)

对比度

800:1 (Typ.) (透射)

可视角度

80/80/70/80 (Typ.)(CR≥10)

显示模式

TN，常白显示，透射式

响应时间(ms)

5.7/2.3 (Typ.)(Tr/Td)

白色坐标

Wx:0.311; Wy:0.322

支持颜色

262K/16.2M (6-bit / 6-bit + FRC)

色域

60% NTSC (CIE1931)

亮度均匀性

1.25/1.33 (Typ./max.)(9 points)

友达液晶模组G150XTN06.3 电子详情

帧频率

60Hz

翻转扫描

No

功率总耗

27.89W (Typ.)

友达液晶模组G150XTN06.3 信号详情

电压供应

3.3V (Typ.)

电流供应

450/750mA (Typ./Max.)

功率消耗

1.49/2.48W (Typ./Max.)

信号类型

LVDS (1 ch, 6/8-bit)

友达液晶模组G150XTN06.3 光源详情

光源类型

WLED

光源寿命

50K(Min.) (Hours)

光源位置

侧入式光源(顶部和底部)

光源驱动

含LED驱动器

电压供应

12.0V (Typ.)

电流供应

1.65A (Typ.)

功率消耗

19.8W (Typ.)

免责声明 : 数据由电子工程师依据规格书录入，已尽力减少错误，但不能保证参的完全正确。请以规格书为准！
