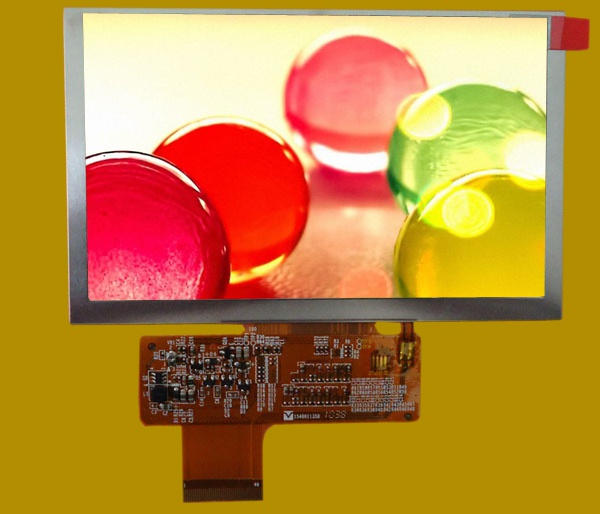

TM050RDH03-41|天马液晶屏

天马液晶模组TM050RDH03-41 应用详情

型号

TM050RDH03-41

类型

a-Si TFT-LCD , 液晶模组

对角尺寸

5.0"

存储温度

-30 ~ 80 °C

工作温度

-20 ~ 70 °C

天马液晶模组TM050RDH03-41 结构详情

分辨率

800(RGB)×480 , WVGA

点间距(mm)

0.045×0.135 (H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.135×0.135 (H×V)

显示区域(mm)

108(H) × 64.8(V)

开口区域(mm)

111.1(H) × 67.9(V)

外观尺寸(mm)

120.7(H) × 75.8(V)

外观厚度(mm)

3.10 (Max.)

物理形状

平面矩形

宽高比

15:9 (H:V)

风景肖像

风景模式

重量

57.0g (Typ.)

表面处理

雾面，Hard coating (3H)

天马液晶模组TM050RDH03-41 光学详情

显示亮度

250 cd/m² (Typ.)

对比度

600:1 (Typ.) (透射)

可视角度

70/70/50/70 (Typ.)(CR≥10)

显示模式

TN，常白显示，透射式

推荐视角

12 o'clock

响应时间(ms)

20 (Typ.)(Tr+Td)

白色坐标

Wx:0.310; Wy:0.330

支持颜色

16.7M (8-bit)

色域

50% NTSC (CIE1931)

亮度均匀性

1.25/1.33 (Typ./Max.)(9 points)

天马液晶模组TM050RDH03-41 电子详情

帧频率

60Hz

翻转扫描

No

时序控制

Embedded T-CON

天马液晶模组TM050RDH03-41 信号详情

电压供应

3.3V (Typ.)

功率消耗

297mW (Typ.)

信号类型

Parallel RGB (1 ch, 8-bit)

天马液晶模组TM050RDH03-41 光源详情

光源类型

WLED

数量

7S2P

光源寿命

20K(Typ.) (Hours)

位置

侧入式光源

电压供应

21.7V (Typ.)

电流供应

40mA (Typ.)

功率消耗

868mW (Typ.)

类型

包含在屏信号接口中

光源驱动

无

免责声明 : 数据由电子工程师依据规格书录入，已尽力减少错误，但不能保证参的完全正确。请以规格书为准！
