扭曲向列液晶显示屏是如何实现显示的？

相比之下，处于扭曲向列型的液晶分子更容易运动。在不加电压时，向列液晶发生扭转，整体上看发生扭曲, 产生螺旋排列。这种排列使直线偏光的偏振面发生90。旋转，从而产生旋光性，旋转后的偏振光正好透过检偏片。

另一方面当施加电压时，假设液晶显示器的介电各向异性为正，则全部液晶分子相对于基板呈垂直排列，从而失去旋光性，偏光面不再发生旋转。由于检偏片与起偏片呈90。交叉布置，偏振光则不能透过检偏片，从而显示暗。

在电场控制双折射型中，施加电场时，液晶分子的旋转方向都是一样的，由于分子之间的摩擦大，从而较难发生运动。而对于上述TN型来说，液晶分子排列从扭曲到直立很容易，可以想象，其响应时间要更快些。

除了上述扭曲角度为90。的TN型之外，扭曲角度更大，直到240。的扭曲向列液晶称为超扭曲向列型。这种液晶多采用含有称为烷叉基的液晶分子。

“烷叉基” 意指含有双键的烷基，也就是说，向列液晶分子的直线部分并不是单纯的烷基， 由于含有双键如同弹力更强的发条，即使旋转更大的角度，在外加电压作用下， 也能恢复到原始向列排列状态。

液晶分子排列的扭曲角度越大，光透过其后的状态变化越大，进而由液晶显示器所显示图像的明暗差别程度(对比度)也越大。而且，STN型在施加电压时， 光透过率的变化也比TN型更陡峭，显示容量也更大。因此，多用于简单矩阵驱动，从原理上讲，STN所利用的是双折射效应。

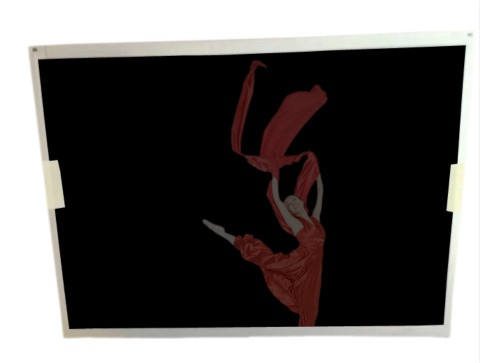

液晶屏产品推荐
