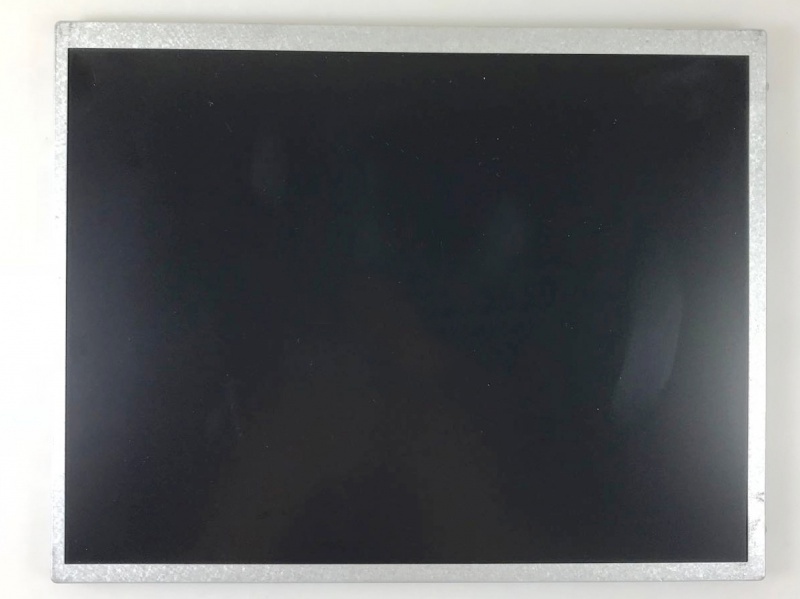

群创液晶模组G104ACJ-L01 应用详情

面板品牌

群创

面板型号

G104ACJ-L01

面板尺寸

10.4英寸

面板应用

工业户外高亮

面板类型

a-Si TFT-LCD , 液晶模组

工作温度

-40 ~ 85 °C

存储温度

-40 ~ 90 °C

RoHS状态

RoHS Compliance

耐振动性

1.5G (14.7 m/s²)

群创液晶模组G104ACJ-L01 结构详情

像素数量

960(RGB)×1280, Quad-VGA

点间距

0.055×0.165 mm (H×V)

像素布局

RGB垂直条状

像素间距

0.165×0.165 mm (H×V)  [153PPI]

显示区域

158.4×211.2 mm (H×V)

可视区域

160.6×213.9 mm (H×V)

外观尺寸

173.4×228.7 mm (H×V)

外观厚度

8/14.27 (Typ./Max.) mm

外观形状

平面矩形

风景肖像

肖像模式

宽高比

3:4 (H:V)

重量

450/470g (Typ./Max.)

表面处理

雾面，Hard coating (3H)

群创液晶模组G104ACJ-L01 光学详情

面板亮度

900 cd/m² (Typ.)

对比度

1000:1 (Typ.) (透射)

可视角度

85/85/85/85 (Typ.)(CR≥10)

光学模式

AAS，常黑显示，透射式

最佳视角

全视角

反应时间

13/12 (Typ.)(Tr/Td) ms

白色色度

Wx:0.313; Wy:0.329

显示颜色

16.7M (8-bit)

色温

6485K

亮度变动

1.42 (Max.)(9 points)

NTSC比值

73%

sRGB覆盖率

93%

Adobe RGB覆盖率

72%

DCI-P3覆盖率

75%

Rec.2020覆盖率

54%

室外可视

是

群创液晶模组G104ACJ-L01 电子详情

工作频率

60Hz

翻转扫描

No

功率消耗

9.64W (Typ.)

群创液晶模组G104ACJ-L01 背光详情

灯管类型

WLED

灯管寿命

50K(Min.) 小时

位置

侧入式光源

电压输入

26.5/29.2/32.9V (Min./Typ./Max.)

电流输入

95/100mA (Typ./Max.)

功耗

8.32/9.38W (Typ./Max.)

类型

端子

灯管驱动

无

群创液晶模组G104ACJ-L01 信号详情

信号系统

LVDS (1 ch, 8-bit)

电压输入

3.3V (Typ.)

电流输入

400/480mA (Typ./Max.)

功耗

1.32/1.58W (Typ./Max.)

类型

端子
