N116BCA-EA1

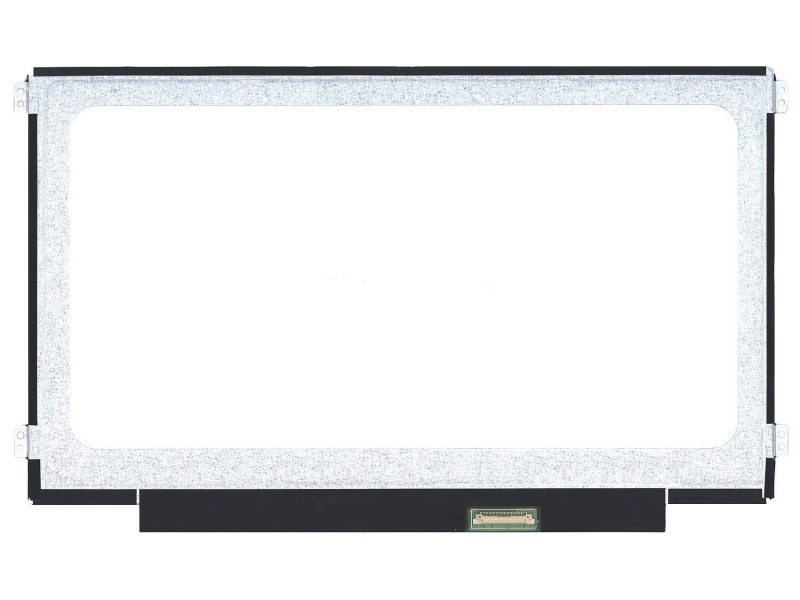

N116BCA-EA1,群创液晶屏
  • 编号:N116BCA-EA1
  • 品牌:群创液晶屏
  • 尺寸:11.6寸
  • 分辨率:1366*768
  • 亮度:250nits
  • 视角:89/89/89/89
  • 背光:WLED
  • 对比度:800:1
  • 温度:0~50 °C

   N116BCA-EA1群创11.6寸笔记本工业液晶屏


基本参数


群创液晶模组N116BCA-EA1 应用详情

面板品牌

群创

面板型号

N116BCA-EA1

面板尺寸

11.6英寸

面板应用

笔记本工业

面板类型

a-Si TFT-LCD , 液晶模组

型号别名

CMN1138

工作温度

0 ~ 50 °C

存储温度

-20 ~ 60 °C

RoHS状态

RoHS Compliance

群创液晶模组N116BCA-EA1 结构详情

像素数量

1366(RGB)×768, WXGA

点间距

0.0625×0.1875 mm (H×V)

像素布局

RGB垂直条状

像素间距

0.1875×0.1875 mm (H×V)  [135PPI]

显示区域

256.125×144 mm (H×V)

外观尺寸

278×168 mm (H×V)

外观厚度

2.78/3.0 (Typ./Max.) mm

外观形状

平面矩形

风景肖像

风景模式

宽高比

16:9 (H:V)

外观形状

薄屏 (PCBA平直, 厚度≤3.2mm)

重量

200g (Max.)

表面处理

雾面,Hard coating (3H)

群创液晶模组N116BCA-EA1 光学详情

面板亮度

250 cd/m² (Typ.)

对比度

800:1 (Typ.) (透射)

可视角度

89/89/89/89 (Typ.)(CR10)

光学模式

AAS,常黑显示,透射式

最佳视角

全视角

反应时间

11/14 (Typ.)(Tr/Td) (ms)

白色色度

Wx:0.313; Wy:0.329

显示颜色

262K (6-bit)

色温

6485K

亮度变动

1.25/1.50 (Max.)(5/13 points)

NTSC比值

50%

sRGB覆盖率

71%

Adobe RGB覆盖率

53%

DCI-P3覆盖率

52%

Rec.2020覆盖率

38%

群创液晶模组N116BCA-EA1 电子详情

工作频率

60Hz

翻转扫描

No

功率消耗

2.36W (Max.)

群创液晶模组N116BCA-EA1 背光详情

灯管类型

WLED

灯管寿命

15K(Min.) (Hours)

位置

侧入式光源

电压输入

26/29/30V (Min./Typ./Max.)

功耗

1.41/1.46W (Typ./Max.)

类型

包含在屏信号接口中

灯管驱动

LED驱动器

电压输入

5.0/12.0/21.0V (Min./Typ./Max.)

电流输入

110/141/152mA (Min./Typ./Max.)

功耗

1.83W (Max.)

群创液晶模组N116BCA-EA1 信号详情

信号系统

eDP (1 Lane)

电压输入

3.3V (Typ.)

电流输入

146/163mA (Typ./Max.)

功耗

0.54W (Max.)

类型

端子


N116BCA-EA1群创(Innolux)工业液晶屏是郑州恒信达科技有限公司新推出的一款采用a-Si TFT-LCD技术的11.6吋液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,无触摸。

N116BCA-EA1群创工业液晶屏它的工作温度为 0 ~ 50°C,存储温度为 -20 ~ 60°C。基于它白光LED背光,含LED驱动器,端子倒装,表面雾面, eDP1.2等特征,此型号适用于笔记本,工业等产品。
