EV101WXM-N80

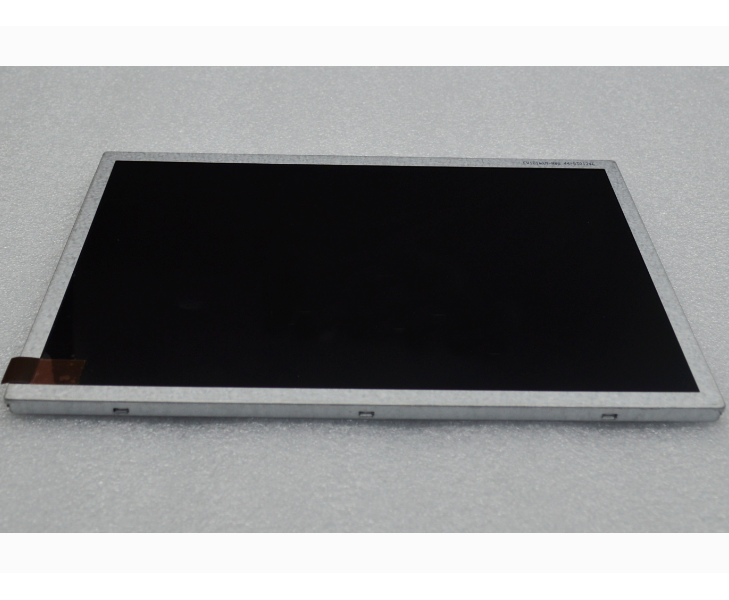

EV101WXM-N80,京东方液晶屏
  • 编号:EV101WXM-N80
  • 品牌:京东方液晶屏
  • 尺寸:10.1寸
  • 分辨率:1280*800
  • 亮度:400nits
  • 视角:85/85/85/85
  • 背光:WLED
  • 对比度:900:1
  • 温度:-20~70 °C

    京东方EV101WXM-N80全视角10.1寸工业液晶屏


基本参数


京东方液晶模组EV101WXM-N80 应用详情

品牌

京东方

型号名称

EV101WXM-N80

屏幕类型

a-Si TFT-LCD , 液晶模组

屏幕尺寸

10.1

适用于

医疗影像

工作温度

-20 ~ 70 °C

存储温度

-30 ~ 80 °C

RoHS

RoHS Compliance

京东方液晶模组EV101WXM-N80 光学详情

亮度(cd/m²)

400 (Typ.)

对比度

900 : 1 (Typ.) (透射)

最佳角度

全视角

响应速度

30 (Typ.)(Tr+Td) (ms)

可视角度

85/85/85/85 (Typ.)(CR10)

光学模式

ADS,常黑显示,透射式

色度

Wx:0.313; Wy:0.329

颜色数量

16.7M (8-bit)

色温

6485K

白场变动

1.54/1.67 (Typ./Max.)(9 points)

NTSC比值

48%

sRGB覆盖率

68%

Adobe RGB覆盖率

51%

DCI-P3覆盖率

50%

Rec.2020覆盖率

36%

阳光下可视性

透射率

5.4% (Typ.)

京东方液晶模组EV101WXM-N80 结构详情

分辨率

1280(RGB)×800 , WXGA

像素配置

RGB垂直条状

点间距(W×H)

0.0565×0.1695 mm

像素间距(W×H)

0.1695×0.1695 mm

显示尺寸

216.96(W)×135.6(H) mm

外观尺寸

233.2(W)×152.9(H) mm

可视尺寸

219.4(W)×138.0(H) mm

外观厚度

6.7/10.4 (Typ./Max.) mm

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

16:10

重量

505g (Typ.)

京东方液晶模组EV101WXM-N80 电子详情

刷新频率

60Hz

翻转扫描

No

京东方液晶模组EV101WXM-N80 信号详情

输入电流

250mA (Max.)

输入电压

3.3V (Typ.)

功耗

0.58/0.7/0.83W (Min./Typ./Max.)

信号接口

LVDS (1 ch, 8-bit)

类型

端子

京东方液晶模组EV101WXM-N80 发光详情

灯管类型

WLED

位置

侧入式光源

寿命

30K(Min.) (Hours)

输入电压

12±0.5V

功耗

2.3W (Typ.)

类型

端子

背光驱动

免责声明 : 数据由电子工程师依据规格书录入,已尽力减少错误,但不能保证参数的完全正确。请以规格书为准!



京东方工业显示屏EV101WXM-N80是郑州恒信达科技有限公司新推出的一款10.1英寸a-Si TFT-LCD液晶模组产品。它装配有WLED背光,无背光驱动,无触摸,此产品工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C。

京东方EV101WXM-N80工业液晶屏它的特点总结为:白光LED背光。基于它的特点此型号适用于医疗影像等一些应用场景。
