HM215WU1-500

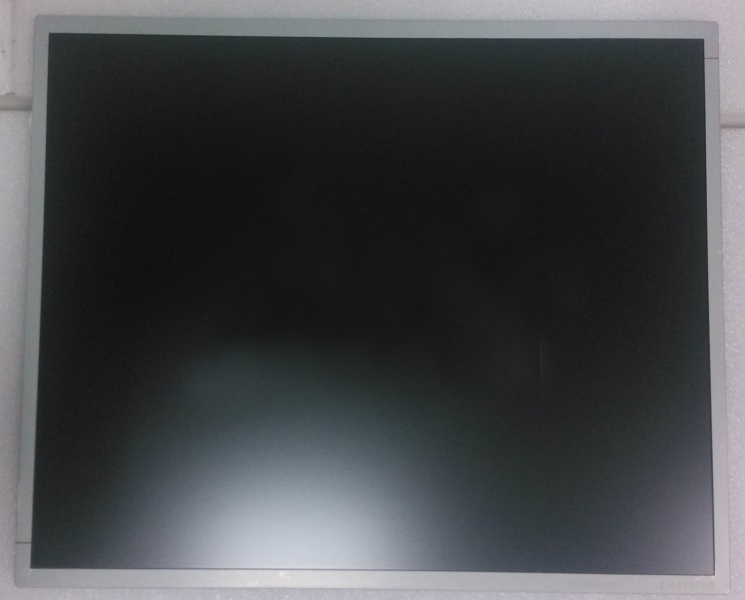

HM215WU1-500,京东方液晶屏
  • 编号:HM215WU1-500
  • 品牌:京东方液晶屏
  • 尺寸:21.5寸
  • 分辨率:1920*1080
  • 亮度:200nits
  • 视角:45/45/20/40
  • 背光:WLED
  • 对比度:600:1
  • 温度:0~50 °C

                        HM215WU1-500广色域21.5寸京东方显示屏


基本参数


京东方液晶模组HM215WU1-500 应用详情

品牌

京东方

型号名称

HM215WU1-500

屏幕类型

a-Si TFT-LCD , 液晶模组

屏幕尺寸

21.5

适用于

电脑显示器

工作温度

0 ~ 50 °C

存储温度

-20 ~ 60 °C

京东方液晶模组HM215WU1-500 光学详情

亮度(cd/m²)

200 (Typ.)

对比度

600:1 (Typ.) (透射)

最佳角度

6 o'clock

响应速度

1.5/3.5 (Typ.)(Tr/Td) ms

可视角度

45/45/25/40 (Typ.)(CR10)

光学模式

TN,常白显示,透射式

色度

Wx:0.313; Wy:0.329

颜色数量

16.7M (6-bit + Hi-FRC)

色域

72% NTSC (CIE1931)

白场变动

1.25/1.33 (Typ./Max.)(9 points)

京东方液晶模组HM215WU1-500 结构详情

分辨率

1920(RGB)×1080 , FHD

像素配置

RGB垂直条状

点间距(W×H)

0.08275×0.24825 mm

像素间距(W×H)

0.24825×0.24825 mm

显示尺寸

476.64(W)×268.11(H) mm

外观尺寸

495.6(W)×292.2(H) mm

可视尺寸

479.8(W)×271.3(H) mm

外观厚度

7.7/10.7 (Typ./Max.) mm

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

16:9

重量

1.79Kgs (Typ.)

表面处理

雾面 (Haze 25%)Hard coating (3H)

京东方液晶模组HM215WU1-500 电子详情

刷新频率

60Hz

翻转扫描

No

功率总耗

15.8/18.6W (Typ./Max..)

京东方液晶模组HM215WU1-500 信号详情

输入电流

0.9/1.1A (Typ./Max.)

输入电压

5.0V (Typ.)

功率消耗

3.5/5.5W (Typ./Max.)

信号接口

LVDS (2 ch, 8-bit)

类型

端子

京东方液晶模组HM215WU1-500 发光详情

灯管类型

WLED

数量

16S4P

位置

侧入式光源(底部)

灯管形状

4

灯管寿命

30K(Min.) (Hours)

输入电压

46.4/51.2/57.6V (Min./Typ./Max.)

输入电流

60±3mA

功率消耗

11.1/12.3/13.1W (Min./Typ./Max.)

类型

端子

灯管驱动

免责声明 : 数据由电子工程师依据规格书录入,已尽力减少错误,但不能保证参的完全正确。请以规格书为准!



京东方 (BOE) 推出的HM215WU1-500是一款采用a-Si TFT-LCD技术的21.5英寸液晶模组产品,它装配有WLED背光,无背光驱动,无触摸。它的特征为: 广色域,表面雾面,风景模式,白光LED背光,宽屏,信号端子正装

 HM215WU1-500作为一款TN,常白显示,透射式液晶模组产品,HM215WU1-500可以提供200 cd/m²的显示亮度 600:1的透射对比度,以及45/45/25/40 (Typ.)(CR10)(L/R/U/D)的可视角度,最佳观看角度为6 o'clock,它的响应时间为1.5/3.5 (Typ.)(Tr/Td) ms

由于每个像素点采用了6-bit + Hi-FRC灰阶信号,可以显示16.7M颜色,其显示的色彩饱和度也达到了72% (CIE1931)
