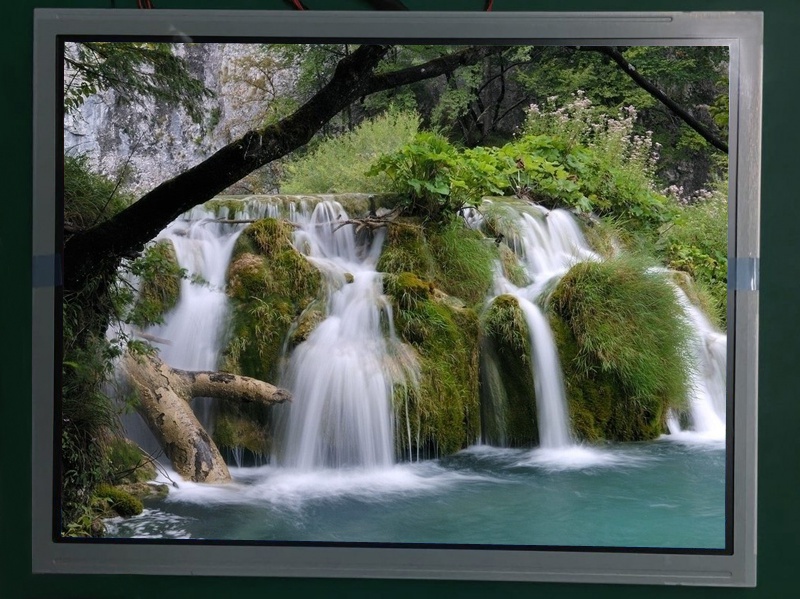

TCG104XGLPAPNN-AN30-S|京瓷工业液晶屏

京瓷液晶模组TCG104XGLPAPNN-AN30-S 应用特征

面板型号

TCG104XGLPAPNN-AN30-S

面板类型

a-Si TFT-LCD, 液晶模组

工作温度

-30 ~ 80 °C

存储温度

-30 ~ 80 °C

京瓷液晶模组TCG104XGLPAPNN-AN30-S 光学特征

面板亮度

600 cd/m² (Typ.)

可视角度

85/85/85/85 (Typ.)(CR≥10)

反应时间

18/12 (Typ.)(Tr/Td)

最佳视角

全视角

工作模式

AWV，常黑显示，透射式

对比度

700 : 1 (Typ.) (透射)

色域

51% NTSC (CIE1931)

显示颜色

262K/16.7M (6-bit / 6-bit + Dithering)

白色色度

X:0.315; Y:0.340

京瓷液晶模组TCG104XGLPAPNN-AN30-S 结构特征

面板尺寸

10.4英寸

像素数量

1024(RGB)×768 , XGA

像素布局

RGB垂直条状

像素间距

0.2055×0.2055

点间距

0.0685×0.2055

显示区域

210.4(H) × 157.8(V)

可视区域

215.4(H) × 161.8(V)

外观尺寸

230(H) × 180.2(V)

外观厚度

10.5±0.5 mm

物理性状

平面矩形

风景肖像

风景模式

宽高比

4:3 (H:V)

表面处理

雾面

京瓷液晶模组TCG104XGLPAPNN-AN30-S 电子特征

翻转扫描 :

No

工作频率 :

60Hz

京瓷液晶模组TCG104XGLPAPNN-AN30-S 背光特征

灯管类型

WLED

位置

侧入式光源

数量

2 strings

形状

2串

寿命

50K(Typ.)

电压供应

27.0/30.51V (Typ./Max.)

电流供应

80mA (Typ.)

背光驱动

无

类型

FPC

脚间距

1.0 mm

Pin数量

4 pins

数量

1 pcs

脚定义

BLE-4PINS-CACA

京瓷液晶模组TCG104XGLPAPNN-AN30-S 信号特征

电压供应

3.3V (Typ.)

电流供应

270/350mA (Typ./Max.)

信号系统

LVDS (1 ch, 6/8-bit)
