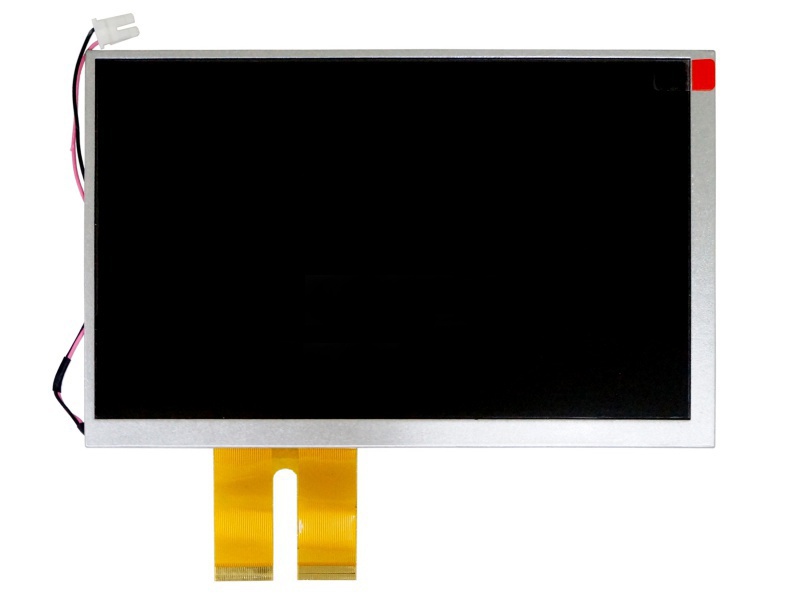

TFT-LCD即常说的液晶屏组件，其主要由液晶面板、背光源、均光膜、行列驱动电路与时序控制电路组成，常说的TFT-LCD接口是指液晶屏组件与主板（又称信号处理板，或信号板）相连的接口，即逻辑板的信号输入接口。

TFT-LCD的接口有TTL（RGB）、LVDS、EDP、RSDS、TMDS等多种类型。其中，前三种用得较多，下面我们就具体了解这一种接口的特点及信号组成。

TTL（Transistor Transistor Logic）即晶体管-晶体管逻辑，TTL电平信号由TTL器件产生，TTL器件是数字集成电路的一大门类，它采用双极型工艺制造，具有高速度、低功耗和品种多等特点。

TTL接口属于并行方式传输数据的接口，采用这种接口时，不必在液晶显示器的驱动板端和液晶面板端使用专用的接口电路。而是由驱动板主控芯片输出的TTL数据信号经电缆线直接传送到液晶面板的输人接口。

由于TTL接口信号电压高、连线多、传输电缆长。因此，电路的抗干扰能力比较差，而且容易产生电磁干扰（EMI），在实际应用中，TTL接口电路多用来驱动小尺寸（15in以下）或低分辨率的液晶面板。

TTL是信号时TFT-LCD唯一能识别的信号。早期的数字处理芯片都是TTL的，也就是RGB直接输出到TFT-LCD，TTL最高像素时钟只有28MHz。
