LCD驱动和灰色显示的特性？

无论是常白型还是常黑型LCD,透过液晶屏的光量（透射率）都同液晶屏上的电压有着密切相关的联系。例如，以透过显示屏的光量的百分数（称之为显示屏的透射率）为纵轴，以液晶上所加的电压为横轴，可获得显示屏的透射率特性曲线。

    画面的灰阶分别对应白、灰、黑。如果外加电压来自信号源依据外加电压的不同，LCD显示屏的透射率各异，从而实现灰阶显示。上述方式称为电压调幅调灰法，如果再采用彩色滤光片，则可实现多种颜色的彩色显示。

    以上就是灰色显示色彩，接下来我们就一起来了解LCD驱动的原理。LCD驱动的数据信号电压V1〜V3必须是极性正负交替变化的交流信号，如果施加直流电压，极性液晶分子的正、负电荷长时间偏向负、正电极表面寿命会大大缩短。实际上是在驱动中多釆用每帧发生极性反转的“帧反转驱动法”。

    数据信号V1~V2输入到TFT的源极，若由栅极输入选址信号的TFT导通，则数据电压V1~V2作用在液晶层，并向存储电容器以充放电电荷的形式写入。但由于TFT的内部阻抗很高，而且液晶层和存储电容的容量很大，充放电电荷的积累和释放都需要一个过渡过程。

    因此，显示数据由白切换到黑，或由黑切换到白时，画面的显示也会随之而变化，但变化要花费一定的时间，称此时间为“响应速度”。响应速度慢时，快速变化的图像会出现“拖尾”现象，致使画面轮廓模糊，不清晰、欠生动。

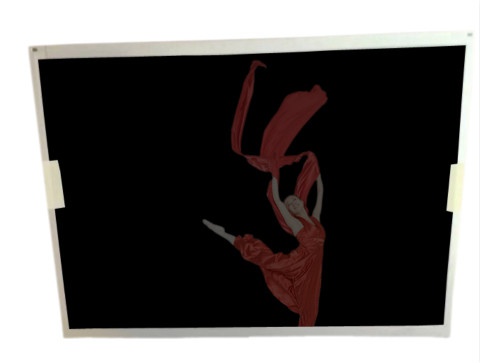

液晶屏产品推荐
